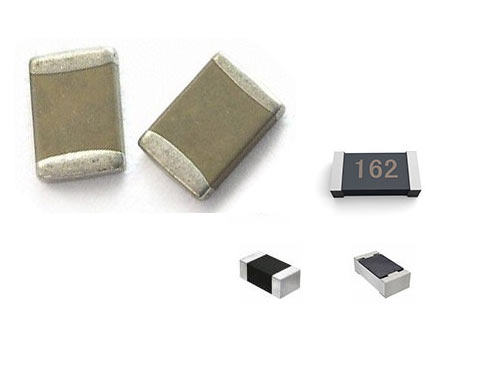

　　贴片电容全称为：多层(积层，叠层)片式陶瓷电容器，也称为贴片电容，片容。同时滤波，退耦，耦合，振荡、定时等功能主要用途，那么你知道贴片电容的标志方法吗？　
　　贴片电容的标志方法
　（1）直标法：用字母和数字把型号、规格直接标在外壳上。
　（2）文字符号法：用数字、文字符号有规律的组合来表示容量。文字符号表示其电容量的单位：P、N、U、M、F等。和电阻的表示方法相同。标称允许偏差也和电阻的表示方法相同。小于10PF的电容，其允许偏差用字母代替：B——±0.1PF，C——±0.2PF，D——±0.5PF，F——±1PF。
　（3）色标法：和电阻的表示方法相同，单位一般为PF。小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示：

颜色	黑	棕	红	橙	黄	绿	蓝	紫	灰
耐压	4V	6.3V	10V	16V	25V	32V	40V	50V	63V

　（4）进口电容器的标志方法：进口电容器一般有6项组成。
　　第一项：用字母表示类别：
　　第二项：用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系。
　　第三项：温度补偿型电容器的温度特性，有用字母的，也有用颜色的，其意义如下表所示：
　　第四项：用数字和字母表示耐压，字母代表有效数值，数字代表被乘数的10的幂。
　　第五项：标称容量，用三位数字表示，前两位为有效数值，第三为是10的幂。当有小数时，用R或P表示。普通电容器的单位是PF，电解电容器的单位是UF。
　　第六项：允许偏差。用一个字母表示，意义和国产电容器的相同。也有用色标法的，意义和国产电容器的标志方法相同。

　　电容的主要特性参数：
　（1）容量与误差：实际电容量和标称电容量允许的最大偏差范围。一般分为3级：I级±5%，II级±10%，III级±20%。在有些情况下，还有0级，误差为±20%。精密电容器的允许误差较小，而电解电容器的误差较大，它们采用不同的误差等级。常用的电容器其精度等级和电阻器的表示方法相同。用字母表示：D——005级——±0.5%；F——01级——±1%；G——02级——±2%；J——I 级——±5%；K——II级——±10%；M——III级——±20%。
　（2）额定工作电压：电容器在电路中能够长期稳定、可靠工作，所承受的最大直流电压，又称耐压。对于结构、介质、容量相同的器件，耐压越高，体积越大。
　（3）温度系数：在一定温度范围内，温度每变化1℃，电容量的相对变化值。温度系数越小越好。
　（4）绝缘电阻：用来表明漏电大小的。一般小容量的电容，绝缘电阻很大，在几百兆欧姆或几千兆欧姆。电解电容的绝缘电阻一般较小。相对而言，绝缘电阻越大越好，漏电也小。
　（5）损耗：在电场的作用下，电容器在单位时间内发热而消耗的能量。这些损耗主要来自介质损耗和金属损耗。通常用损耗角正切值来表示。
　（6）频率特性：电容器的电参数随电场频率而变化的性质。在高频条件下工作的电容器，由于介电常数在高频时比低频时小，电容量也相应减小。损耗也随频率的升高而增加。另外，在高频工作时，电容器的分布参数，如极片电阻、引线和极片间的电阻、极片的自身电感、引线电感等，都会影响电容器的性能。所有这些，使得电容器的使用频率受到限制。
　　不同品种的电容器，最高使用频率不同。小型云母电容器在250MHZ以内；圆片型瓷介电容器为300MHZ；圆管型瓷介电容器为200MHZ；圆盘型瓷介可达3000MHZ；小型纸介电容器为80MHZ；中型纸介电容器只有8MHZ。
