如何查看贴片电容型号的命名规则

责任编辑：普翊电子发表时间：2022-10-25 11:09:58 点击：148

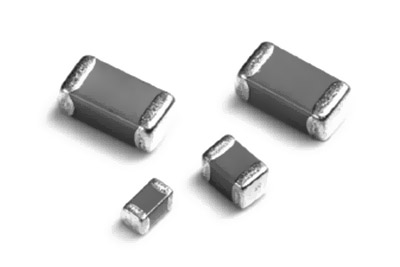

　　贴片电容的命名所包括的主要参数有贴片电容的规格、做这类贴片电容用的材料、规定做到的精密度、规定的工作电压、规定的容积、边缘的规定及其包裝的规定。一般购买贴片电容需出示的主要参数要有规格的尺寸、规定的精密度、工作电压的规定、容积值、及其规定的知名品牌就可以。

　　例风华系列贴片电容的命名是: 0805CG102J500NT而0805 :表示此贴片电容器的尺寸定径套小，以英寸表示。08长0.08英寸，05宽0.05英寸；
　　CG：是表明做这类电容器规定用的材料，这一材料一般合适于做低于10000PF下列的电容器，102：就是指电容器容积，前边俩位是有效数字、后边的2表明有多少个零102=10×102,也就是=1000PF；
　　J:求出电容的电容值的误差精度是5%，介电质材料和误差精度是成对的500 :要求能承受电容的耐压是50V。同样，500的前两位是有效数字，表示接下来有多少个零；
　　N：是指端头材料。现在一般的端头都是指三层电极(银/铜层)、镍、锡；

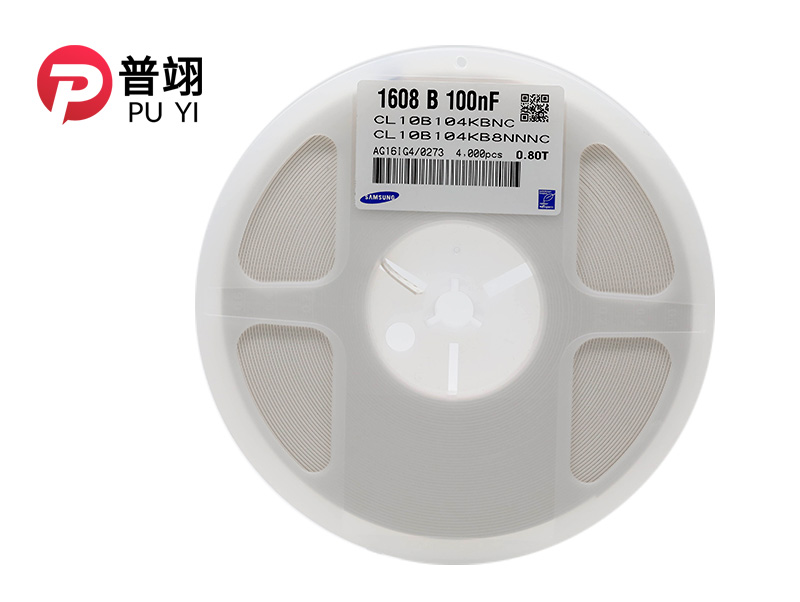

　　T：是指包装方式。T表示编带包装，B表示塑料盒散包装；

　　贴片电容器上没有印字与他的制造工艺有关(贴片电容器由于经过高温烧结面而不能在其表面印字)，贴片电阻被丝绸印刷(不能印刷标记)。
　　贴片电容有中、髙压贴片电容、一般贴片电容，系列产品工作电压有6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、4000V。
　　贴片电容器的尺寸表示法有英寸单位和毫米单位的公制两种。贴片电容器系列的型号为0201、0402、0603、0805、1206、1210、1812、2010、2225、2512等。
　　04表明长短是0.04英尺，02表明总宽0.02英尺，别的相似。螺纹公称直径英尺公英制mm 长短及尺寸公差总宽及尺寸公差薄厚及尺寸公差。
　　0402 1005 1.00±0.05 0.50±0.05 0.50±0.05
　　0603 1608 1.60±0.10 0.80±0.10 0.80±0.10
　　0805 2012 2.00±0.20 1.25±0.20 0.70±0.20
　　1206 3216 3.20±0.30 1.60±0.20 0.70±0.20
　　1210 3225 3.20±0.30 2.50±0.30 1.25±0.30
　　1808 4520 4.50±0.40 2.00±0.20 ≤2.00
　　1812 4532 4.50±0.40 3.20±0.30 ≤2.50
　　2225 5763 5.70±0.50 6.30±0.50 ≤2.50
　　3035 7690 7.60±0.50 9.00±0.05 ≤3.00

贴片电容的作用
（1）中和作用：用于中和电路的电容器被称为中和电容器，用于收音机和电视的射频波放大器，多用于消除自激和振荡现象。
（2）去耦作用：电容在去耦电路中被称为“去耦”电容，其发挥的作用是自然地去耦作用，主要是去除放大器中看不到的耦合噪声和输出信号的噪声。
（3）储能作用：在储能方面，就是电池，电子产品中的电池实际上是一种电容，在电路中起着充放电的作用。
（4）滤波作用：滤波是电容的作用中较为时要的一部分，基本上全部的电路上都会采用。电容器越大低頻就越非常容易根据，电容器越小高频率就越非常容易根据，因而能够得到容积大的贴片电容滤低頻，容积小的电力电容器滤高频率。
（5）耦合作用：电容的电容效应主要是防止两级电路的静态工作点相互作用，这是电容最重要的特性之一。
（6）时间常数：时间常数是指过度反应所需的时间，主要是控制时间常数的大小，从而控制充放电时间。
