浅谈贴片电容的定义分类与作用
责任编辑:普翊电子
发表时间:2022-12-02 11:01:02
点击:170

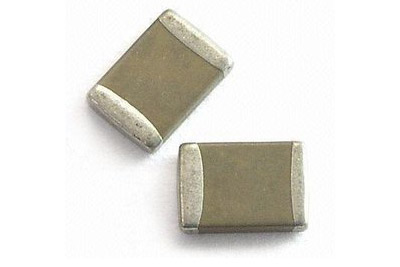

贴片电容又名SMD电容器、表面安装电容器,外表通常为黄色、黑色或淡蓝色。可分为无极性和有极性两类。
贴片式电容其作用主要是清除由芯片自身产生的各种高频信号对其他芯片的串扰,从而让各个芯片模块能够不受干扰的正常工作。在高频电子振荡线路中,贴片式电容与晶体振荡器等元件一起组成振荡电路,给各种电路提供所需的时钟频率。
贴片式电容有贴片式陶瓷电容、贴片式钽电容、贴片式铝电解电容。
贴片式陶瓷电容无极性容量也很小(PF级),一般可以耐很高的温度和电压,常用于高频滤波。陶瓷电容看起来有点像贴片电阻(因此有时候我们也称之为“贴片电容”),但贴片电容上没有代表容量大小的数字。
贴片式钽电容的特点是寿命长、耐高温、准确度高、滤高频改波性能很好,不过容量较小、价格也比铝电容贵,而且耐电压及电流能力相对较弱。它被应用于小容量的低频滤波电路中。
贴片式铝电解电容拥有比贴片式钽电容更大的容量,其多见于显卡上,容量在300μF~1500μF之间,其主要是满足电流低频的滤波和稳压作用。
贴片铝电解电容电容的正负极区分和测量电容上面有标志的黑块为负极。在PCB上电容位置上有两个半圆,涂颜色的半圆对应的引脚为负极。也有用引脚长短来区别正负极长脚为正,短脚为负。
当我们不知道电容的正负极时,可以用万用表来测量。电容两极之间的介质并不是绝缘体,它的电阻也不是无限大,而是一个有限的数值,一般在1000兆欧以上。电容两极之间的电阻叫做绝缘电阻或漏电电阻。只有电解电容的正极接电源正(电阻挡时的黑表笔),负端接电源负(电阻挡时的红表笔)时,电解电容的漏电流才小(漏电阻大)。反之,则电解电容的漏电流增加(漏电阻减小)。这样,我们先假定某极为“+”极,指针式万用表选用R*100或R*1K挡,然后将假定的“+”极与万用表的黑表笔相接,另一电极与万用表的红表笔相接,记下表针停止的刻度(表针靠左阻值大),(对于数字万用表来说可以直接读出读数。)然后将电容放电(两根引线碰一下),然后两只表笔对调,重新进行测量。两次测量中,表针最后停留的位置靠左(或阻值大)的那次,黑表笔接的就是电解电容的正极。
贴片电容的主要作用
(1)中和作用:用于中和电路的电容器被称为中和电容器,用于收音机和电视的射频波放大器,多用于消除自激和振荡现象。
(2)去耦作用:电容在去耦电路中被称为“去耦”电容,其发挥的作用是自然地去耦作用,主要是去除放大器中看不到的耦合噪声和输出信号的噪声。
(3)储能作用:在储能方面,就是电池,电子产品中的电池实际上是一种电容,在电路中起着充放电的作用。
(4)滤波作用:滤波是电容的作用中较为时要的一部分,基本上全部的电路上都会采用。电容器越大低頻就越非常容易根据,电容器越小高频率就越非常容易根据,因而能够 得到容积大的贴片电容滤低頻,容积小的电力电容器滤高频率。
(5)耦合作用:电容的电容效应主要是防止两级电路的静态工作点相互作用,这是电容最重要的特性之一。
(6)时间常数:时间常数是指过度反应所需的时间,主要是控制时间常数的大小,从而控制充放电时间。
