贴片电容的命名方法

责任编辑：普翊电子发表时间：2021-09-15 15:54:41 点击：195

　　贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。一般订购贴片电容需提供的参数要有尺寸的大小、要求的精度、电压的要求、容量值、以及要求的品牌即可。

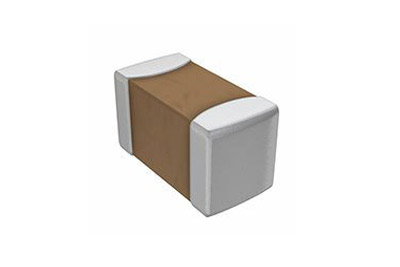

贴片电容的命名
　　0805CG102J500NT 0805：是指该贴片电容的尺寸大小，是用英寸来表示的08 表示长度是0.08 英寸、05 表示宽度为 0.05 英寸 CG ：是表示做这种电容要求用的材质，这个材质一般适合于做小于10000PF以下的电容，102 ：是指电容容量，前面两位是有效数字、后面的2 表示有多少个零102=10×100 也就是= 1000PF J：是要求电容的容量值达到的误差精度为5%，介质材料和误差精度是配对的 500：是要求电容承受的耐压为50V 同样500 前面两位是有效数字，后面是指有多少个零。 N：是指端头材料，一般的端头都是指三层电极（银/铜层）、镍、锡 T：是指包装方式，T 表示编带包装，贴片电容的颜色，常规见得多的就是比纸板箱浅一点的黄，和青灰色，这在具体的生产过程中会有产生不同差异贴片电容上面没有印字，这是和他的制作工艺有关（贴片电容是经过高温烧结面成，所以没办法在它的表面印字），而贴片电阻是丝印而成（可以印刷标记）。
　　贴片电容有中高压贴片电容和普通贴片电容，系列电压有6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、 4000V 贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容系列的型号有0201、0402、0603、0805、1206、1210、1812、2010、2225 等。贴片电容的材料常规分为三种，NPO,X7R,Y5V NPO 此种材质电性能最稳定，几乎不随温度，电压和时间的变化而变化，适用于低损耗，稳定性要求要的高频电路。
　　容量精度在5%左右，但选用这种材质只能做容量较小的，常规100PF 以下，100PF- 1000PF 也能生产但价格较高 X7R 此种材质比NPO 稳定性差，但容量做的比NPO 的材料要高，容量精度在10%左右。 Y5V 此类介质的电容，其稳定性较差，容量偏差在20%左右，对温度电压较敏感，但这种材质能做到很高的容量，而且价格较低，适用于温度变化不大的电路中。

关于贴片电容的封装
　　贴片电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D 四个系列，
具体分类如下：类型封装形式耐压
A 3216 10V
B 3528 16V
C 6032 25V
D 7343 35V
