贴片电阻怎么看大小?
责任编辑:普翊电子
发表时间:2021-09-15 16:50:08
点击:69
在电路的使用中,几乎是任何一个电子线路中都离不开贴片电阻的使用。贴片电阻的作用,就是增加电流通过的阻力的,从而限制通过它所连支路的电流大小。但是,贴片电阻由于应用电路的不同,对它阻值的要求也不一样的,因此,学会看贴片电阻的大小是非常重要的一个方面。那么贴片电阻怎么看大小呢?
贴片电阻大小的区分方法:

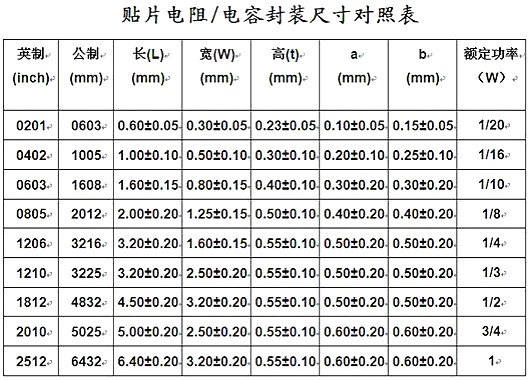

根据贴片电阻外形体积的大小,有9种封装尺寸,不同的封装尺寸,它的额定功率也不一样。贴片电容的封装尺寸和贴片电阻一样。
贴片电阻的封装尺寸用4位的整数表示。前面两位表示贴片电阻的长度,后面两位表示贴片电阻的宽度。根据长度单位的不同有两种表示方法,即英制表示法和公制表示法。例如:0603是英制表示法,表示长度为0.06英寸,宽度为0.03英寸;又如:1005是公制表示法,表示长度为1.0毫米,宽度为0.5毫米。业内的惯例是用英制表示。目前最小的贴片电阻为0201,最大的为2512。
贴片电阻阻值误差精度有±1%、±2%、±5%、±10%精度,常规用的最多的是±1%和±5%。±5%精度的常规是用三位数来表示例 例512,前面两位是有效数字,第三位数2表示有多少个零,基本单位是Ω,这样就是5100欧,1000Ω=1KΩ,1000000Ω=1MΩ。
为了区分±5%,±1%的电阻,于是±1%的电阻常规多数用4位数来表示。这样前三位是表示有效数字,第四位表示有多少个零4531也就是4530Ω,也就等于4.53KΩ。
