贴片电容和贴片电阻在外观上有什么不同？

责任编辑：普翊电子发表时间：2021-09-15 15:55:19 点击：183

和贴片电阻一样，贴片电容同样是在电子电路中应用极为广泛的无源电子元器件之一。下面电阻厂家给大家介绍贴片电容和贴片电阻在外观上如何区别?　　
贴片电容和贴片电阻在外观上的相同点：　　
1、两者在外形上很相似，都是长方体。　　
2、贴片电阻器的规格尺寸(主要指长度和宽度)与贴片电容大部分都相同，例如市场上常见的规格尺寸有0201(0603)、0402(1005)、0603(1608)、0805(2012)、1206(3216)、1210(3225)等。　　

贴片电阻与贴片电容外观上有哪些不同呢?　　

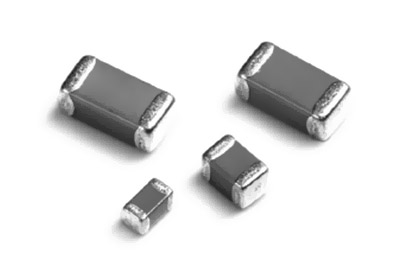

1、颜色：陶瓷贴片电容表面本体颜色一般是黄色。而贴片电阻的本体颜色为黑色(合金贴片电阻的本体是金属，也会有其他颜色，例如绿色)。　　
2、本体丝印：贴片电容由于制造工艺中需要在高温中烧制，因此无法在电容本体上打上标示。而贴片电阻本体上一般都有丝印标示。该打标一般为三位或四位数字，其含义是阻值代码，其前2位或者前三位是有效数字，最后一位是有效数字后面零的个数。详见如何通过贴片电阻本体识别标称阻值。　　
3、规格尺寸：尽管1210等较小规格书尺寸都相同，但是1210以上却不尽相同，贴片电容可选的规格尺寸更丰富一些，如1808(4520)、1812(4532)、1825(4563)、2220(5750)、2225(5763)、3012(7632)、3035(7690)。而贴片电阻较大封装常见的只有2010和2512两种。　　
