贴片电阻内部结构图

责任编辑:普翊电子 发表时间:2022-08-02 10:47:19 点击:183
  虽然贴片电阻看似简单,但实质结构还是比较复杂的,就20多道的工艺,以及工艺水平还是国外领先就能想象得到。

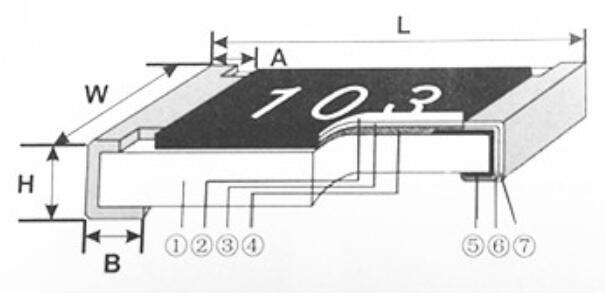

贴片电阻内部结构图
贴片电阻内部结构图

1、高纯度氧化铝基板
2、第二层密封层(树脂)
3、基层密封层(玻璃)
4、阻抗元素
5、端面(内)镍/铬层
6、端面(中)镍层
7、端面(外)锡层(无铅)


贴片电阻的特性
体积小,重量轻;
适应再流焊与波峰焊;
电性能稳定,可靠性高;
装配成本低,并与自动装贴设备匹配;
机械强度高、高频特性优越。

贴片电阻

常见贴片电阻封装尺寸表
贴片电阻常见封装有9种,用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码,前两位与后两位分别表示电阻的长与宽,以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码,也由4位数字表示,其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸:

英制
(inch)

公制
(mm)

长(L)
(mm)

宽(W)
(mm)

高(t)
(mm)

a
(mm)

b
(mm)

0201

0603

0.60±0.05

0.30±0.05

0.23±0.05

0.10±0.05

0.15±0.05

0402

1005

1.00±0.10

0.50±0.10

0.30±0.10

0.20±0.10

0.25±0.10

0603

1608

1.60±0.15

0.80±0.15

0.40±0.10

0.30±0.20

0.30±0.20

0805

2012

2.00±0.20

1.25±0.15

0.50±0.10

0.40±0.20

0.40±0.20

1206

3216

3.20±0.20

1.60±0.15

0.55±0.10

0.50±0.20

0.50±0.20

1210

3225

3.20±0.20

2.50±0.20

0.55±0.10

0.50±0.20

0.50±0.20

1812

4832

4.50±0.20

3.20±0.20

0.55±0.10

0.50±0.20

0.50±0.20

2010

5025

5.00±0.20

2.50±0.20

0.55±0.10

0.60±0.20

0.60±0.20

2512

6432

6.40±0.20

3.20±0.20

0.55±0.10

0.60±0.20

0.60±0.20
