贴片电阻阻值读取、判断方法以及精度表一览

责任编辑:普翊电子 发表时间:2022-09-22 15:52:29 点击:166
贴片电阻识别方法
1、数字索位标称法(一般矩形片状电阻采用这种标称法)
数字索位标称法就是在电阻体上用三位数字来标明其阻值。它的第一位和第二位为有效数字,第三位表示在有效数字后面所加“0”的个数。这一位不会出现字母。
例如:“472′’表示“4700Ω”;“151”表示“150Ω”。 如果是小数。则用“R”表示“小数点”。并占用一位有效数字,其余两位是有效数字。例如:“2R4″表示“2.4Ω”;“R15”表示“0.15Ω”。
2、色环标称法(一般圆柱形固定电阻器采用这种标称法)
贴片电阻与一般电阻一样,大多采用四环(有时三环)标明其阻值。第一环和第二环是有效数字,第三环是倍率。例如:“棕绿黑”表示”15Ω”;“蓝灰橙银”表示“68kΩ”误差±10%。
3、E96数字代码与字母混合标称法
数字代码与字母混合标称法也是采用三位标明电阻阻值,即“两位数字加一位字母”,其中两位数字表示的是E96系列电阻附表2。它的第三它的第三位是用字母代码表示的倍率。例如:“51D”表示“332×103;332kΩ”;“249Y”表示“249×10-2;2.49“。


贴片电阻的阻值读取方法
  例:103贴片电阻的阻值是多少?贴片电阻用单位欧表示,贴片电阻103是10K电阻的缩写,其103中的1表示1 0表示0 3表示 10后面有3个零,既变成了10000=10K 、104 224 474的意思也是这,104就是表示10后面四个零。 224表示22后面四个零, 474表示47后面4个零。

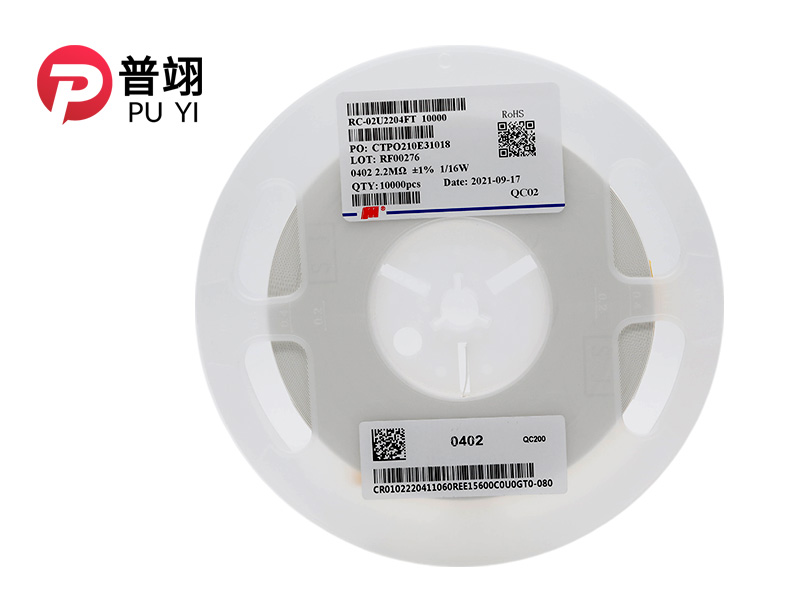

贴片电阻
贴片电阻的阻值判断方法
(1)参考本机型的相同电路中相对应元件的电阻值
  在部分电器中,有时具有多路相同结构的电路,如液晶彩电的背光驱动电路、空调变频器电路等。某变频器电路,4路IGBT驱动支路完全一样,若此部分电路中某只电阻损坏,可参考其他支路中贴片电阻的值,即R17=R51、R23=R48、R22=R49 .如无标识,可在电路板上测量判断或将元件拆下进行测量。
  同理,若该电路中的晶体管、IC或其他元件损坏时,也可按此法确定元件的参数,从而进行代换修复。
(2)根据电路类型确定元件参数
  在MCU(微控制器)电路中,一些端口常接有上拉或下拉电阻,如图9所示。接有上拉或下拉电阻的端口,其内部一般为漏极开路结构,安装上拉或下拉电阻,可以避免I/O口出现电平漂移现象,以维持一个静态的稳定电平。上拉或下拉电阻的阻值一般为10kΩ、6.8Ω、5.1kΩ、4.7kΩ、3.3kΩ等,若取值过小,耗电增大;若取值过大,则易引发电平漂移或引人干扰。只要确定损坏的贴片电阻为MCU引脚的上拉或下接电阻,则可以换上阻值为3.3 kΩ~10kΩ的电阻。当然,也可以参考其他上拉、下拉电阻的阻值来更换。

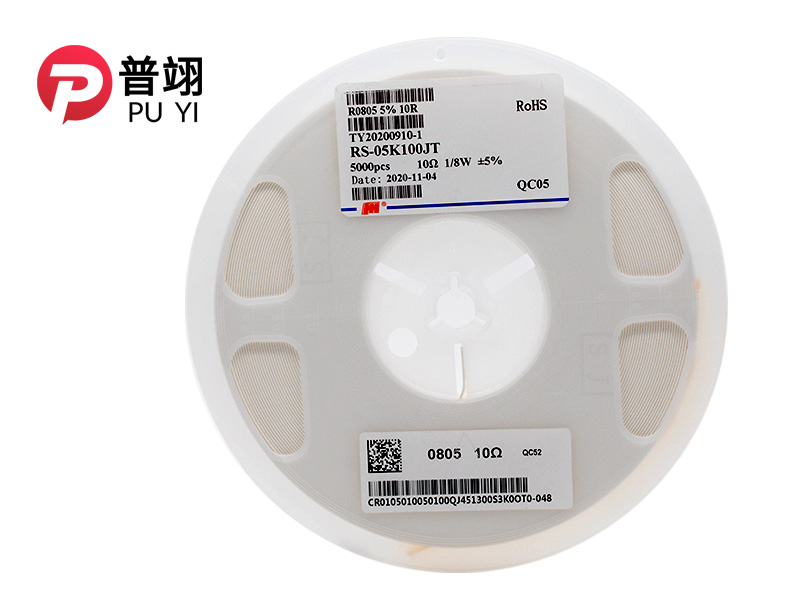

风华贴片电阻

(3)参考同类机型确定元件参数值
  若没有相同电路可参考,也不能根据电路类型确定元件参数,如能找到同类机型,这时可进行比对测量,从而确定损坏元件的参数值。
(4)调整试验得出元件的参数值
  若无同类机型进行参考,这时可实绘出该部分电路,明白损坏电阻在电路中的连接关系,根据前后电路的特点,估计出其大致电阻值。若仍无把握,可用一只大阻值电位器代替损坏电阻,上电后调整电位器,结合电路的关键测试点电压,最后大致确定出电位器连人电路的阻值。


贴片电阻阻值精度查询表:
代码为3位数精度5%数字代码=电阻阻值
代码为3位数精度5%数字代码=电阻阻值
代码为3位数精度5%数字代码=电阻阻值
代码为3位数精度5%数字代码=电阻阻值
1R1=0.1Ω
R22=0.22Ω
R33=0,33Ω
R47=0.47Ω
R68=0.68Ω
R82=0.82Ω
1R0=1Ω
1R2=1.2Ω
2R2=2.2Ω
3R3=3.3Ω
2R7=4.7Ω
5R6=5.6Ω
6R8=6.8ΩΩ
8R2=8.2Ω
100=10Ω
120=12Ω
150=15Ω
180=18Ω
220=22Ω
270=27Ω
330=33Ω
390=39Ω
470=47Ω
560=56Ω
680=68Ω
820=82Ω
101=100Ω
121=120Ω
151=150Ω
181=180Ω
221=220Ω
271=270Ω
331=330Ω
391=390Ω
471=470Ω
561=560Ω
681=680Ω
821=820Ω
102=1KΩ
122=1.2KΩ
152=1.5KΩ
182=1.8KΩ
222=2.2KΩ
272=2.7KΩ
332=3.3KΩ
392=3.9KΩ
472=4.7KΩ
562=5.6KΩ
682=6.8KΩ
822=8.2KΩ
103=10KΩ
123=12KΩ
153=15KΩ
183=18KΩ
223=22KΩ
273=27KΩ
333=33KΩ
393=39KΩ
473=47KΩ
563=56KΩ
683=68KΩ
823=82KΩ
104=100KΩ
124=120KΩ
154=150KΩ
184=180KΩ
224=220KΩ
274=270KΩ
334=330KΩ
394=390KΩ
474=470KΩ
564=560KΩ
684=680KΩ
824=820KΩ
105=1MΩ
125=1.2MΩ
155=1.5MΩ
185=1.8MΩ
225=2.2MΩ
275=2.7MΩ
335=3.3MΩ
395-3.9MΩ
475=4.7MΩ
565=5.6MΩ
685=6.8MΩ
825=8.2MΩ
106=10MΩ

代码为4位数精度1%数字代码=电阻阻值
代码为4位数精度1%数字代码=电阻阻值
代码为4位数精度1%数字代码=电阻阻值
代码为4位数精度1%数字代码=电阻阻值
0000=00Ω
00R1=0.1Ω
0R22=0.22Ω
0R47=0.47Ω
0R68=0.68Ω
0R82=0.82Ω
1R00=1Ω
1R20=1.2Ω
2R20=2.2Ω
3R30=3.3Ω
6R80=6.8Ω
8R20=8.2Ω
10R0=10Ω
11R0=11Ω
12R0=12Ω
13R0=13Ω
15R0=15Ω
16R0=16Ω
18R0=18Ω
20R0=20Ω
24R0=24Ω
27R0=27Ω
30R0=30Ω
33R0=33Ω
36R0=36Ω
39R0=39Ω
43R0=43Ω
47R0=47Ω
51R0=51Ω
56R0=56Ω
62R0=62Ω
68R0=68Ω
75R0=75Ω
82R0=82Ω
91R0=91Ω
1000=100Ω
1100=110Ω
1200=120Ω
1300=130Ω
1500=150Ω
1600=160Ω
1800=180Ω
2000=200Ω
2200=220Ω
2400=240Ω
2700=270Ω
3000=300Ω
3300=330Ω
3600=360Ω
3900=390Ω
4300=430Ω
4700=470Ω
5100=510Ω
5600=560Ω
6200=620Ω
6800=680Ω
7500=750Ω
8200=820Ω
9100=910Ω
1001=1KΩ
1101=1.1KΩ
1201=1.2KΩ
1301=1.3KΩ
1501=1.5KΩ
5601=5.6KΩ
6201=6.2KΩ
6801=6.8KΩ
7501=7.5KΩ
8201=8.2KΩ
9101=9.1KΩ
1002=10KΩ
1102=11KΩ
1202=12KΩ
1302=13KΩ
1502=15KΩ
1602=16KΩ
1802=18KΩ
2002=20KΩ
2202=22KΩ
2402=24KΩ
3002=30KΩ
3303=33KΩ
3602=36KΩ
3902=39KΩ
4302=43KΩ
4702=47KΩ
5102=51KΩ
5602=56KΩ
6202=62KΩ
6802=68KΩ
7502=75KΩ
8202=82KΩ
9102=91KΩ
1003=100KΩ
1103=110KΩ
1203=120KΩ
1303=130KΩ
1503=150KΩ
1603=160KΩ
1803=180KΩ
2003=200KΩ
2203=220KΩ
2403=240KΩ
2703=270KΩ
3003=300KΩ
3303=330KΩ
3603=360KΩ
3903=390KΩ
4303=430KΩ
4703=470KΩ
5103=510KΩ
5603=560KΩ
6303=630KΩ
6803=680KΩ
7503=750KΩ
8203=820KΩ
9103=910KΩ
1004=1MΩ
1104=1.1MΩ
1204=1.2MΩ
1304=1.3MΩ
1504=1.5MΩ
1604=1.6MΩ
1804=1.8MΩ
2004=2MΩ
2204=2.2MΩ
2404=2.4MΩ
2704=2.7MΩ
3004=3MΩ
3304=3.3MΩ
3604=3.6MΩ
3904=3.9MΩ
4304=4.3MΩ
4704=4.7MΩ
5104=5.1MΩ
5604=5.6MΩ
6204=6.2MΩ
6804=6.8MΩ
7504=7.5MΩ
8204=8.2MΩ
9104=9.1MΩ
1005=10MΩ
