什么是贴片电阻？有什么作用？

责任编辑：普翊电子发表时间：2021-09-15 16:47:52 点击：85

　　贴片电阻是电路元件中应用的一种，在电子设置装备部署中约占元件总数的 30%以上，其质量的优劣对电路运行的稳定性有大影响。它的重要用途是稳固和调治电路中的电流和电压，其次还作为分流器分压器和负载使用。

贴片电阻的分类
在电子电路中常用的贴片电阻有固定式电阻和电位器，按制作材料和工艺差别，固定式电阻可分为：膜式电阻（碳膜 RT、金属膜 RJ、合成膜 RH 和氧化膜 RY）、实芯电阻（有机 RS 和无机 RN）、金属线绕电阻（RX）、电阻（MG 型光敏电阻、MF 型热敏电阻）四种。

贴片电阻的特性
体积小，重量轻；
适应再流焊与波峰焊；
电性能稳定，可靠性高；
装配成本低，并与自动装贴设备匹配；
机械强度高、高频特性优越。

贴片电阻有5种参数，即尺寸、阻值、允差、温度系数及包装。
1．尺寸系列贴片电阻系列普通有7种尺寸，用两种尺寸代码来示意。一种尺寸代码是由4位数字示意的EIA(美国电子产业协会)代码，前两位与后两位辨别示意电阻的长与宽，以英寸为单元。另一种是米制代码，也由4位数字示意，其单元为毫米。差别尺寸的电阻，其功率额外值也差别。表1列出这7种电阻尺寸的代码和功率额外值。
2．阻值系列标称阻值是按系列来的。各系列是由电阻的允差来分别的(允差越小则阻值分别得越多)，此中常用的是E-24(电阻值的允差为±5％)，如表2所示。
贴片电阻外表上用三位数字来示意阻值，此中一位、二位为有用数，三位数字示意后接零的数量。有小数点时用“R”来示意，并占一位有用位数。标称阻值代号示意办法如表3所示。
3．允差贴片电阻(碳膜电阻)的允差有4，即F，±l％；G，±2％；J，±5％；K，±10％。
4．温度系数贴片电阻的温度系数有2，即w，±200ppm／℃；X，±lOOppm／℃。只要允差为F的电阻才应用x，别允差的电阻普通为w。

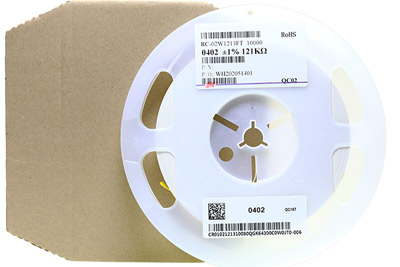

5．包装重要有散装及带状卷装两种。
贴片电阻的事情温度范畴为-55--+125℃，大事情电压与尺寸有关：0402及0603为50V，0805为150V，别的尺寸为200V。
当前使用广的贴片电阻的尺寸代码是0805及1206．而且逐渐有趋向向0603开展。常用的允差为J。

　　贴片电阻广泛地应用于汽车电子、医疗器械、组合音响、电脑周边、手机、通信设备、测量仪器等各种电子电路中，是电子行业目前使用量最大的贴片式电子元件之一。
