贴片电阻的规格、封装及尺寸

责任编辑:普翊电子 发表时间:2021-12-16 11:09:44 点击:160
  我们常说的贴片电阻 (SMD Resistor)叫"片式固定电阻器"(Chip Fixed Resistor),又叫"矩形片状电阻"(Rectangular Chip Resistors),是由ROHM公司发明并最早推出市场的。特点是耐潮湿,耐高温,可靠度高,外观尺寸均匀,精确且温度系数与阻值公差小。

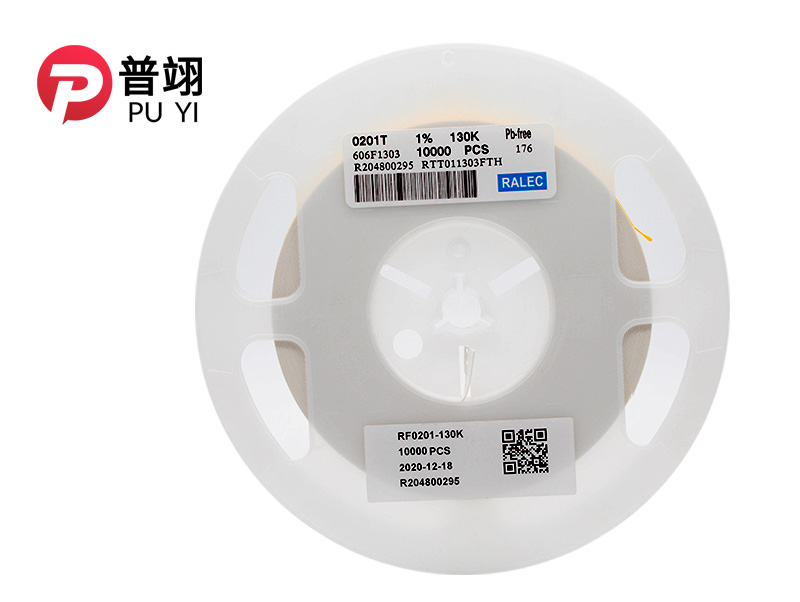

贴片电阻
封装有:0201,0402,0603,0805,1206,1210,1812,2010,2512。其常规系列的精度为5%,1%。阻值范围从0.1欧姆到20M欧姆。标准阻值有E24,E96系列。功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。

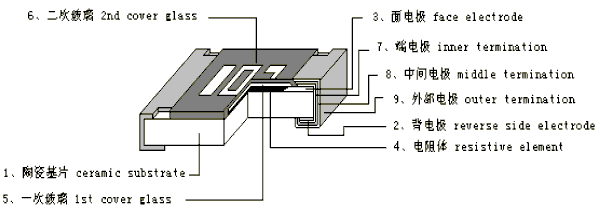

贴片电阻基本结构
贴片电阻基本结构

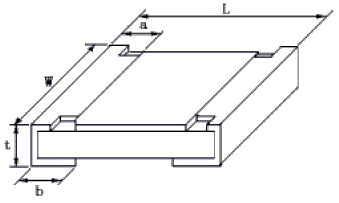

贴片电阻规格封装及尺寸
贴片电阻规格封装及尺寸
  贴片电阻常见封装有9种,用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码,前两位与后两位分别表示电阻的长与宽,以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码,也由4位数字表示,其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸:
常见贴片电阻封装尺寸表

英制
(inch)

公制
(mm)

长(L)
(mm)

宽(W)
(mm)

高(t)
(mm)

a
(mm)

b
(mm)

0201

0603

0.60±0.05

0.30±0.05

0.23±0.05

0.10±0.05

0.15±0.05

0402

1005

1.00±0.10

0.50±0.10

0.30±0.10

0.20±0.10

0.25±0.10

0603

1608

1.60±0.15

0.80±0.15

0.40±0.10

0.30±0.20

0.30±0.20

0805

2012

2.00±0.20

1.25±0.15

0.50±0.10

0.40±0.20

0.40±0.20

1206

3216

3.20±0.20

1.60±0.15

0.55±0.10

0.50±0.20

0.50±0.20

1210

3225

3.20±0.20

2.50±0.20

0.55±0.10

0.50±0.20

0.50±0.20

1812

4832

4.50±0.20

3.20±0.20

0.55±0.10

0.50±0.20

0.50±0.20

2010

5025

5.00±0.20

2.50±0.20

0.55±0.10

0.60±0.20

0.60±0.20

2512

6432

6.40±0.20

3.20±0.20

0.55±0.10

0.60±0.20

0.60±0.20
