常用贴片电阻功率对照表

责任编辑：普翊电子发表时间：2022-07-04 10:28:46 点击：119

　　随着电子元器件的小型化，而贴片电阻也是用的越来越多。那么对于贴片电阻功率在实际中若遇到时不知道其功率大小当然可以先用游标卡尺测量一下电阻的封装尺寸。打比方常用的0603封装的贴片电阻，其外形尺寸为1.6x0.8mm，功率为0.1W。功率不同的电阻，其外形封装尺寸一般也不一样，故通过测量电阻的封装尺寸即可知道功率的大小。

　贴片电阻的功率

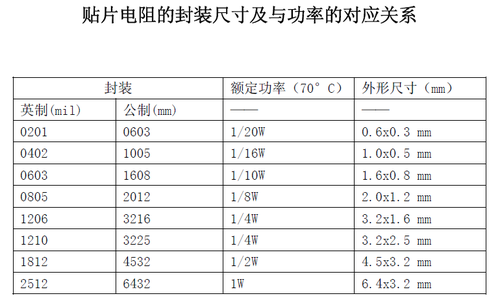

　　现在好多电子产品都往轻量小型化方向发展，所以就要控制电子元器件的尺寸，贴片电阻现在应用的很广泛，尤其是在像手机这样的手持设备中。贴片电阻的功率一般不大，主要是由于体积的限制，在工艺上很难把功率作大，像2516这种大封装的贴片电阻功率可以达到1W，现在也有些电阻厂家可以把贴片电阻作到1W以上，但最高也没有超过10W的，超过1W功率的贴片电阻在实际电路设计中用的并不多。下面列出了常见的贴片电阻不同封装的功率，供大家设计电路时参考。

怎么计算贴片电阻功率
贴片电阻的封装都有固定功率，像一个标准，1206的是0.25W，0805的是0.125W固定的，还有就是这个功率是最大功耗，和电压没关系（在不击穿的情况下）。比如1206的电阻，按照工作时的电流计算功率，超过0.25W就可能损坏。当然电阻的功率就是热功率，可以用公式ir的平方求得，

贴片电阻的优点
（1）体积小，重量轻
（2）适应再流焊与波峰焊
（3）电性能稳定，可靠性高
（4）装配成本低，并与自动装贴设备匹配
（5）机械强度高、高频特性优越

贴片电阻材质和应用
贴片电阻主要以金属膜、合金、氧化陶瓷基板材质等制成。普遍应用在高端计算机、工业设备、阻值范围广、自动控制设备、通讯设备、医疗设备、高科技多媒体电子设备等产品上。
